常见的引擎物理算法

引言
#

这个契机其实是来自于我的一场面试

面试官：来讲一下披风的物理状态是如何实现的？

答：VAT（顶点形变贴图）

面试官：要动态的

答：magica clothes

面试官：我要的是物理算法是如何实现的。

我：。。。？我怎么知道？答：PhysX？

面试官：我要的是物理效果的实现 PhysX、clothes组件本质上也和magica clothes是一种东西

我：。。。。

所以这个文章就诞生了这次我来讲一下目前常用的物理算法的实现

Part. 1 我们常见的应用？
#

如果我们讲引擎的话，那就直接上最常见的引擎：

Unity Clothes组件（默认PhysX）
Unreal Engine Chaos Clothes组件（默认PhysX）
3dsMax/Maya PhysX；Bullet
Blender： Bullet, MantraFlow
Houdini: 多种解算器实现
Cinema 4D : X-Particles、RealFlow、Bullet

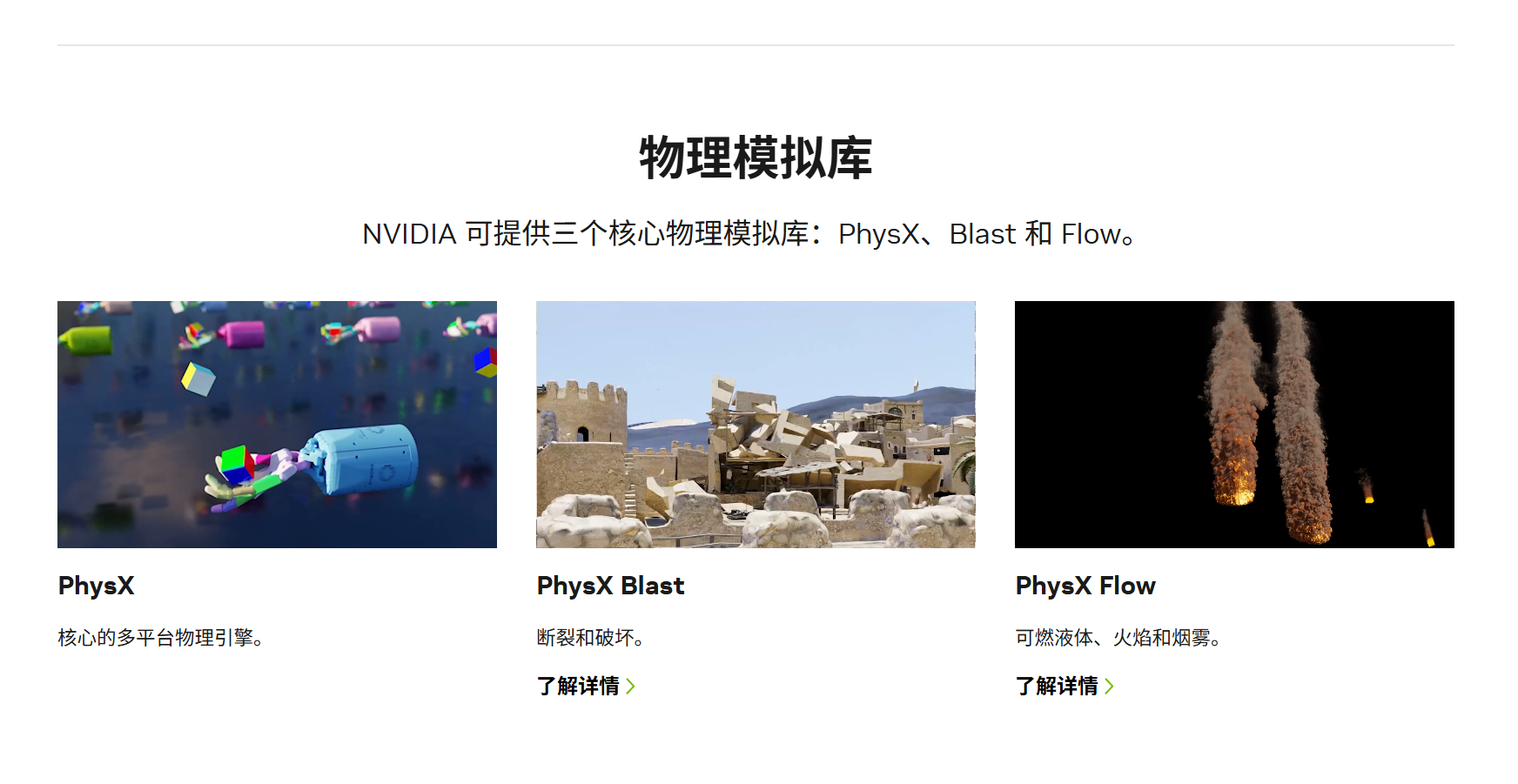

从上面的一些名字我们也了解了个大概，什么，还是不是很具体？那就来看PhysX对于物理模拟的分类：

简单而言，可以分为：

PhysX：

布料和头发： 以 基于位置的动力学 (PBD) 为主流，辅以引导线和约束系统。
刚体： 以 基于冲量的解算器 (如顺序冲量) 为主，结合高效的碰撞检测算法。
软体：常用 PBD和形状匹配，对于高精度需求则可能涉及FEM。

PhysX Blast：

PCG（Procedural Generation）： 断裂/破坏模拟、程序化建筑生成。以Voronoi碎裂 (Voronoi Fracturing / Shattering) 为主，使用FEM进行辅助应力分析和裂纹扩展的算法集成。可以选择在准备模型文件前完成**预切割/预碎裂 (Pre-fracturing / Pre-shattering)抑或是层级破坏 (Hierarchical Destruction / Support Graphs)**分配权重，实现更低的性能损耗和更好的破坏效果。

PhysX Flow：

** Particle Instancing: ** 液体、火焰、烟雾的大批量粒子物理解算。整个实现基于**网格的流体动力学（欧拉方法）、平流算法 (Advection Algorithms，常用半拉格朗日法 (Semi-Lagrangian Method) 或 MacCormack法模拟速度场的粒子运动 ) 、压力求解 (Pressure Projection / Poisson Equation，使用压力泊松方程求解) 、涡度限制 (Vorticity Confinement) 以及燃烧和浮力模型 (Buoyancy Models) 进行模拟。有时会使用稀疏网格/自适应网格 (Sparse Grids / Adaptive Grids) 进行性能优化 **

Part 2. PhysX
#

这是什么东西啊我怎么一点都不懂？没事我也不懂（

没关系，下面我们由浅入深了解一下常见的物理算法！

质点-弹簧系统 (Mass-Spring Systems):
#

这其实是我们最常见的系统，也就是直接由骨骼驱动。经常玩MMD的朋友会知道，MMD模型对于头发、胸部、裙子这种需要物理的地方都会存在骨骼绑定对应物件。 MMD的物理骨骼（Rigid Body/Joint设置）本质上是刚体+约束的组合，但其实在约束算法上并没有什么使用，对于头发和裙子更像是“串联刚体+弹簧约束”，用“物理骨骼”+“刚体”+“约束”来近似实现质点-弹簧系统的效果，与质点-弹簧系统的思想高度一致（而且算法和这个高度类似）。

但是对于强调次世代模型工作流（如Marvelous Designer、Houdini）这种软件，在默认的参数预设中，对于头发抑或是反而没有骨骼绑定。这就是Mass-Spring Systems和有限元方法 (Finite Element Method - FEM) 的区别。有限元是什么在下面会提到。

质点弹簧系统是最经典和基础的布料和头发模拟方法之一。同时也是Unity magica clothes的核心算法。它将物体（如布料或发束）离散化为一系列质点，这些质点之间通过弹簧连接。弹簧的力（拉伸、弯曲、剪切）根据胡克定律计算，然后通过牛顿第二定律（F=ma）更新质点的位置和速度。

核心思路是：

每个“骨骼”用一个质点表示，拥有位置、速度、质量等。
相邻两质点用“弹簧”连接，弹簧有弹性系数、阻尼、原长。
每帧根据弹簧力、重力、阻尼等计算每个质点的受力与运动。
有需要时加入碰撞检测和约束。
实现思路：
定义数据结构：质点、弹簧。
初始化链条：生成一串质点（用 Transform 表示），并设定它们之间的弹簧。
物理更新：每帧计算弹簧力和阻尼，更新质点位置。
骨骼绑定：将计算结果同步到动画骨骼或 Transform。

代码实现：

using UnityEngine;
using System.Collections.Generic;

// 质点节点
public class MassPoint
{
    public Transform bone;     // 关联骨骼
    public Vector3 position;   // 当前世界位置
    public Vector3 velocity;   // 当前速度
    public float mass = 1.0f;  // 质量

    public MassPoint(Transform bone, float mass = 1.0f)
    {
        this.bone = bone;
        this.position = bone.position;
        this.velocity = Vector3.zero;
        this.mass = mass;
    }
}

// 弹簧约束
public class Spring
{
    public int pointA, pointB;    // 两端索引
    public float restLength;      // 原长
    public float stiffness;       // 弹性系数
    public float damping;         // 阻尼系数

    public Spring(int a, int b, float restLength, float stiffness, float damping)
    {
        pointA = a;
        pointB = b;
        this.restLength = restLength;
        this.stiffness = stiffness;
        this.damping = damping;
    }
}

// 主组件
public class MassSpringHair : MonoBehaviour
{
    public List<Transform> bones;          // 需要模拟的骨骼链
    public float stiffness = 500f;         // 弹性
    public float damping = 2f;             // 阻尼
    public float mass = 0.02f;             // 质量
    public Vector3 gravity = new Vector3(0, -9.81f, 0);

    private List<MassPoint> points;
    private List<Spring> springs;

    void Start()
    {
        Init();
    }

    void Init()
    {
        points = new List<MassPoint>();
        springs = new List<Spring>();

        // 创建质点
        foreach (var bone in bones)
            points.Add(new MassPoint(bone, mass));

        // 创建弹簧（相邻骨骼之间）
        for (int i = 0; i < bones.Count - 1; i++)
        {
            float restLen = Vector3.Distance(bones[i].position, bones[i+1].position);
            springs.Add(new Spring(i, i+1, restLen, stiffness, damping));
        }
    }

    void FixedUpdate()
    {
        float dt = Time.fixedDeltaTime;

        // 1. 力学积分（仅对非根节点）
        for (int i = 1; i < points.Count; i++)
        {
            var p = points[i];
            // 重力
            Vector3 force = gravity * p.mass;
            // 弹簧力（与前一节点）
            var s = springs[i-1];
            var pA = points[s.pointA];
            var pB = points[s.pointB];
            Vector3 dir = pB.position - pA.position;
            float dist = dir.magnitude;
            dir.Normalize();
            // 弹簧胡克定律
            Vector3 springForce = -s.stiffness * (dist - s.restLength) * dir;
            // 阻尼
            Vector3 relativeVel = pB.velocity - pA.velocity;
            Vector3 dampingForce = -s.damping * Vector3.Dot(relativeVel, dir) * dir;

            force += springForce + dampingForce;

            // 更新速度和位置
            p.velocity += force / p.mass * dt;
            p.position += p.velocity * dt;
        }

        // 2. 根节点跟随动画骨骼
        points[0].position = bones[0].position;
        points[0].velocity = Vector3.zero;

        // 3. 同步所有骨骼
        for (int i = 0; i < points.Count; i++)
            bones[i].position = points[i].position;
    }
}

约束动力学 (Constraint Dynamics)
#

约束动力学(Constraint Dynamics)是物理引擎和机器人控制系统中处理复杂约束关系的核心技术，它能够在存在各种几何和运动学约束条件下，准确高效地计算物体运动状态。约束动力学存在两种主要实现方法：基于位置的PBD算法和隐式约束力算法。

（约束动力学分支）基于位置的动力学 Position Based Dynamics (RBD)
#

Position-Based Dynamics（PBD）是一种基于位置约束的物理模拟算法，核心是约束满足（Constraint Satisfaction），即通过调整物体的位置来满足特定的物理约束条件（如距离约束、碰撞约束、面积约束等）。广泛应用于实时动态系统模拟（如布料、软体、流体等）。与上个算法，使用基于力或冲量的动力学方法不同，PBD通过直接操作物体的位置来满足物理约束，从而避免了数值积分中的不稳定性问题。不仅支持大量的并行计算，而且可以支持多种约束类型（碰撞约束、布料约束、流体约束）

注意：PBD属于下面的约束动力学的一个分支

基本流程
