TBDR+Forward vs. IMR+Deferred_ 两种设备的不同权衡

写在前面

#

这两套渲染方案，每一个渲染方案对应的是硬件层面（IMR、TBDR）和软件层面（Foward、Deferred），对应的是目前主流的两套方案：移动端渲染方案和电脑端渲染方案

为什么不同类型设备会采用不同方案？

#

这要从移动端的性能敏感说起。直接上图：

相机也有一句话说的是“底大一级压死人”，这句话同样也可以应用在芯片设计中。（~~光是看着面积就知道很吓人了）~~同时，桌面端直接利用电源供电，仅算上GPU就可以获得高达375W的功率，不仅能在算力上“力大飞砖”，同时同样的功能，桌面端的指标明显要优异于移动端。更别说芯片面积受限，On-Chip Memory（L1/L2缓存）容量要比桌面端更小（的多）。好的，现在我们知道了手机的算力天生就要比电脑小得多，接下来就先从硬件结构上说明这两个硬件渲染方法：TBDR/IMR。

TBDR/IMR

#

隶属于硬件层面的渲染架构，不可以进行两者间的切换。

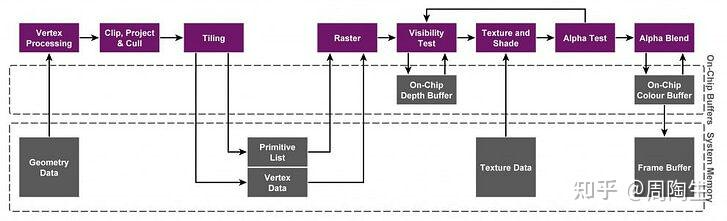

TBDR： Tile-Based Deferred Rendering

#

TBDR大致可以分为三个模块：Binning Pass, Rendering Pass, Resolve Pass.

1. 最上一层：Render Pipeline (渲染管线)

2. 中间一层：On-Chip Buffer（a.k.a. 片上内存，Tiled Frame Buffer & Tiled Depth Buffer）

3. 最下一层：系统内存，CPU和GPU共享

Binning Pass：

#

目标：将几何数据（顶点、三角形）分配到对应的屏幕小块（Tile）中，为后续渲染做准备。

流程步骤：

1. 顶点处理：
   • 顶点着色器（Vertex Shader）会接收来自软件层面的顶点数据，处理顶点数据，计算顶点的屏幕坐标（投影到屏幕空间）。
   • 简化处理：部分GPU（如Adreno）可能使用简化版顶点着色器，仅计算顶点位置，忽略纹理坐标、法线等细节（这些在分块阶段不需要）。
2. 分块分配：
   • 将屏幕划分为固定大小的 Tile（如16x16像素的小方块）。
   • 遍历所有三角形，确定每个三角形覆盖了哪些 Tile。
   • 将覆盖的 Tile 记录到 Primitive List（图元列表）中，记录每个 Tile 包含哪些三角形。
3. 数据存储：
   • 将每个 Tile 的 Primitive List 和顶点数据写入 系统内存(aka. LPDDR)。
   • 关键点：分块阶段仅记录几何信息，不进行光栅化或像素着色。

参与组件：

• Tiler 单元：负责将三角形分配到对应的 Tile。
• 顶点着色器：处理顶点坐标。
• 系统内存：存储分块后的几何数据（Primitive List）。

Rendering Pass:

#

目标：逐 Tile 处理几何数据，完成光栅化和像素着色，结果暂存到片上内存（On-Chip Memory）。

流程步骤：

1. Tile 遍历：
   • 按顺序处理每个 Tile（如从左到右、从上到下）。
2. 几何处理：
   • 重新处理顶点：读取该 Tile 的 Primitive List，重新执行顶点着色器（这次会完整计算顶点属性，如纹理坐标、法线等）。
   • 裁剪与剔除：进行背面剔除、视锥体剔除等，减少无效三角形。
3. 光栅化（****Rasterization）：
   • 将三角形转换为该 Tile 内的像素（片元）。
   • 深度测试（Z-Test）：利用 HSR（Hidden Surface Removal，隐藏面消除） 或 LRZ（Low Resolution Z） 技术，快速剔除被遮挡的片元，减少不必要的像素着色计算。（需要注意的是，虽然我们认为IMR可以“不切实际的进行高强度运算”，但是它同样可以采用Early-Z/Pre-Z来进行剔除并减少overdraw）
4. 像素着色：
   • 开始执行像素着色器（Fragment Shader），计算每个片元的颜色、光照等。
   • 结果暂存：将处理后的像素数据写入 片上内存（Tile Buffer）。

参与组件：

• 光栅化引擎：将三角形转换为像素。
• 像素着色器：处理像素颜色和光照。
• HSR/LRZ 单元：隐藏面消除，减少过绘制（Overdraw）。
• 片上内存：临时存储 Tile 的渲染结果（颜色、深度缓冲等）。

Resolve Pass：

#

目标：将所有 Tile 的渲染结果合并到最终的帧缓冲区（Frame Buffer）。

流程步骤：

1. 合并 Tile 数据：
   • 将每个 Tile 的 Tile Buffer 内容（颜色、深度等）从片上内存写入系统内存的帧缓冲区Framebuffer。
   • 多采样抗锯齿（MSAA）：如果启用了 MSAA，此时会直接将多个样本点合并为最终像素颜色。这里由于Tile的像素数据直接按块存在于片上内存，极大提高了MSAA的缓存命中率（直接采样点即可而不需要从片外内存读取Framebuffer）。这也是为什么MSAA在低性能移动端的性能损耗会小于TAA。但是，MSAA的每个像素存储多个样本点（如4x MSAA占用4倍显存），在移动端设备中，显存容量有限（如低端设备仅1-2GB），可能导致显存不足或CPU和GPU间的左右脑互搏，带宽竞争。
2. 清理与提交：
   • 清除片上内存中的临时数据（如深度缓冲）。
   • 将完成的帧提交给显示屏。

参与组件：

• ROP（光栅操作单元）：合并 Tile 数据并执行最终的写入操作。
• 系统内存DDR：存储最终的帧缓冲区。

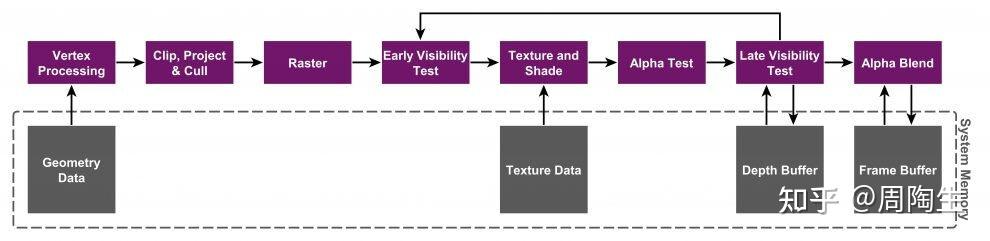

IMR: Immediate Mode Rendering

#

IMR的渲染流程分为以下4个核心阶段：Vertex Process, Rasterizer, Pixel Shading, Merge.

Vertex Process

#

目标：将顶点数据转换为屏幕空间坐标，并执行顶点着色器计算。

参与组件：

• 顶点缓冲区（Vertex Buffer）：存储顶点的原始数据（坐标、法线、纹理坐标等）。
• 顶点着色器（Vertex Shader, VS）：GPU的可编程单元，负责计算顶点的最终位置、颜色、纹理坐标等。
• 固定功能单元（Fixed-Function Units）：
  • 顶点属性组装（Vertex Assembly）：将顶点数据从内存加载到GPU内部缓存。
  • 投影变换（Projection Transform）：将顶点坐标从模型空间转换为屏幕空间。
• 缓存（L1/L2 Cache）：减少顶点数据从主存重复读取的延迟。

流程：

1. 顶点数据从系统内存加载到GPU的顶点缓冲区。
2. 顶点着色器对每个顶点执行计算（如光照、动画变形）。
3. 处理后的顶点数据通过固定功能单元完成投影变换，得到屏幕坐标。

Rasterization

#

目标：将三角形转换为像素（片元），并进行深度测试（Early-Z）。

参与组件：

• 光栅化单元（Rasterizer）：负责将三角形分解为像素级别的片元。
• 深度缓冲区（Depth Buffer）：存储每个像素的深度值，用于隐藏面消除（Z-Test）。
• 裁剪单元（Clipping Unit）：剔除超出视口的三角形。

流程：

1. 光栅化单元将三角形的顶点坐标扩展为覆盖的像素区域。
2. 每个像素生成一个片元（Fragment），并计算其深度值。
3. 片元通过Early-Z测试：若深度值小于Depth Buffer中的值，则保留；否则丢弃。
4. 未被丢弃的片元传递给像素着色器处理。

Pixel Shadeing

#

目标：计算每个片元的最终颜色值。

参与组件：

• 像素着色器（Pixel Shader, PS aka. Fragment Shader, FS）：对通过Early-Z的片元执行光照、纹理采样等计算。
• 纹理单元（Texture Units）：从纹理内存加载纹理数据（如法线贴图、颜色贴图）。
• 固定功能插值单元：对顶点属性进行插值（如颜色、纹理坐标）。

流程：

1. 片元通过插值单元获取顶点属性的插值结果（如像素颜色、纹理坐标）。
2. 像素着色器根据插值后的数据、纹理采样结果及光照模型计算最终颜色。
3. 若启用了Alpha测试（Alpha Test），部分片元可能被丢弃。

Merger

#

目标：将片元颜色写入Frame Buffer，并执行混合（Blending）和深度更新。

参与组件：

• 混合单元（Blending Unit）：根据混合方程（如透明度）合并新颜色与已有颜色。
• 深度Stencil单元：执行Late-Z测试和Stencil Buffer操作。
• Frame Buffer（颜色缓冲区）：存储最终像素颜色。
• Depth Buffer：存储深度值，用于后续帧的深度测试。

流程：

1. 通过像素着色的片元进入Late-Z测试（若未通过Early-Z）。
2. 混合单元将新颜色与Frame Buffer中的颜色混合（如透明物体叠加）。
3. 更新Frame Buffer和Depth Buffer，完成像素输出。

电脑端参与的组件：

#

硬件组件：

#

1. GPU核心模块：
   • 计算单元（Shader Cores）：执行顶点着色器、像素着色器。
   • 光栅化引擎：处理光栅化和深度测试。
   • 内存控制器：管理与系统内存的交互。
2. 缓存结构（片上内存）：
   • L1/L2 Cache：缓存顶点数据和中间结果。
   • Texture Cache：加速纹理采样。
3. 显存（VRAM）：
   • 存储Frame Buffer、Depth Buffer、纹理等数据。

软件组件：

#

1. 图形API（如DirectX、OpenGL）：
   • 管理顶点缓冲区、渲染状态（如混合模式、深度测试）。
2. 驱动程序：
   • 将API命令转换为GPU可执行的指令流。
3. 着色器代码：
   • 顶点着色器、像素着色器的可编程逻辑。

Forward搭配TBDR，而Deferred则会搭配IMR？

#

这就要说到缺点了。虽然Forward在目标实现接近于IMR（两者的目的都是需要及时渲染），按理来说应该是Forward+IMR。我们来简要过一下两个渲染管线：

Forward管线流程

#

1. 顶点处理：顶点着色器计算顶点坐标、法线等。
2. 光栅化：生成片元并进行Early-Z测试。
3. 片段处理：
   • ForwardBase Pass：计算主光源（如Directional Light）。
   • ForwardAdd Pass：为每个附加光源（点光源、聚光灯）单独渲染，叠加光照。
   • 需要注意的是，在URP14中，ForwardAdd Pass被取消，为了简洁化，可以直接调用GetAdditionalLightsCount()。但是底层实现逻辑仍然一致。

• LightAdd in URP14：

#ifdef _ADDITIONAL_LIGHTS
                int additionalLightsCount = GetAdditionalLightsCount();
                for (int i = 0; i < additionalLightsCount; ++i)
                {
                    Light light = GetAdditionalLight(i, input.positionWS);

                    // 简单的Lambert漫反射
                    half3 additionalLambert = CalculateLambert(N, light.direction, light.color, light.distanceAttenuation * light.shadowAttenuation);

                    additionalLightsColor += baseColor.rgb * additionalLambert * _AdditionalLightsIntensity;
                }
#endif

4. 混合与输出：将结果写入Frame Buffer。

Deferred管线流程

#

1. 顶点处理：仅计算顶点坐标，不处理光照。
2. 光栅化：开始采集并生成G-Buffer（存储几何数据：位置、法线、颜色、材质属性等）。
3. 光照Pass：遍历屏幕像素，根据G-Buffer数据计算所有光源对像素的影响。在这一阶段， 会在屏幕上逐像素执行光照，不再访问场景几何 。
4. 混合与输出：将结果写入Frame Buffer。

发现了没有？Deferred管线这里多了一个Gbuffer。这个Gbuffer是什么呢，这是一个会储存在**片外内存（对应桌面端的VRAM，移动端的LPDDR）**的Buffer。

延迟渲染需要将几何属性（如位置、法线、材质参数、颜色等）存储到 Gbuffer的多张渲染目标（Render Targets, RT） 中，例如：

• Position RT：存储像素的三维位置。
• Normal RT：存储法线向量。
• Albedo RT：存储基础颜色。
• Depth RT：存储深度信息。

虽然deferred在多光源计算的性能消耗明显优于forward管线，那么代价是什么呢？代价是deferred虽然可以一次性解决屏幕的所有物体渲染，不需要逐物体渲染；但是这个条件的前提是你的Gbuffer可以迅速地从系统内存读取到计算单元中并作计算。更别说你还没有开启MSAA（4xMSAA=从Gbuffer采样四次，带宽要求直接x4），TAA（从Framebuffer的时域采样，直接*n帧带宽）。

另外，由于Gbuffer不会存储透明物体数据，因为Deferred渲染的核心是几何处理阶段（Geometry Pass），将所有不透明物体的几何信息（如位置、法线、材质属性、深度）写入G-Buffer（多个渲染目标）。

也就是说，如果还要加一个透明处理，就意味着：

1. 可以用加一个Forward管线单独处理，但是这会脱离Gbuffer，导致Deferred的屏幕空间效果不起作用
2. 单独开一个Gbuffer接着渲染。再次从片外内存读写一遍。

对比复杂度

#

最后对比一下算法（由通义生成）：在分析延迟渲染（Gbuffer + IMR）与前向渲染（+ TBDR）的带宽压力差异时，需要从渲染流程、数据存储方式、架构特性 三个维度进行对比。

1. 延迟渲染（Gbuffer + IMR）的带宽压力来源

#

(1) Gbuffer的存储与传输

#

• Gbuffer的定义：
  • 延迟渲染需要将几何属性（如位置、法线、材质参数、颜色等）存储到 多张渲染目标（Render Targets, RT） 中，例如：
    • Position RT：存储像素的三维位置。
    • Normal RT：存储法线向量。
    • Albedo RT：存储基础颜色。
    • Depth RT：存储深度信息。
• 带宽消耗点：
  • 初始化阶段：渲染所有几何体时，必须将所有可见像素的几何属性写入Gbuffer，这需要 多次系统内存写入。
  • 光照阶段：每个光源的计算需要读取Gbuffer中的所有RT数据（如法线、位置、材质），导致 多次系统内存读取。
  • 屏幕分辨率越高，Gbuffer的带宽需求呈线性增长（如1080p屏幕需要约200万像素 × 多个RT通道）。

(2) IMR架构的劣势

#

• 直接写入系统内存：
  • 在IMR架构下，Gbuffer的写入和读取均直接通过 系统内存（VRAM） 进行，无法利用片上内存暂存中间结果。
  • 频繁的读写操作：例如，每个光源的计算需读取所有RT数据，带宽压力随光源数量线性增长。
• 抗锯齿（MSAA）的额外开销：
  • 若启用MSAA，Gbuffer的每个像素需存储多个样本点的数据（如4x MSAA需4倍存储空间），进一步增加带宽需求。
• 对于读写速度的刚需：
  • Gbuffer的显存带宽需求在移动端是致命的（如1080p屏幕下，四张Gbuffer的带宽消耗可达 2GB/s，而移动端总带宽仅30GB/s）。
  • 延迟渲染需要 多张RT，导致显存带宽成为瓶颈。

2. 前向渲染（+ TBDR）的带宽优化

#

(1) TBDR架构的优势

#

• 分块处理与片上内存暂存：
  • 分块（Tiling）：将屏幕分割为小Tile，每个Tile的渲染数据（颜色、深度、模板）暂存在 片上内存（On-Chip Memory）。
  • 中间结果暂存：仅在 解析阶段（Resolve） 将Tile结果合并到系统内存的Framebuffer，减少频繁写入。
• 隐藏面消除（HSR/LRZ）：
  • 提前剔除被遮挡的像素，仅对 可见像素 进行纹理采样和光照计算，减少无效带宽消耗。
• 纹理读取的局部性优化：
  • 同一Tile内的像素共享纹理数据，片上缓存（如L2缓存）可高效复用，减少系统内存访问。

(2) 前向渲染的流程优化

#

• 逐Tile处理：
  • 每个Tile的渲染在片上内存完成，仅需读取 当前Tile相关的纹理和几何数据。
  • 无需存储Gbuffer：颜色和深度数据直接暂存于Tile Buffer，最终合并到Framebuffer。
• 过绘制（Overdraw）的减少：
  • HSR/LRZ技术剔除被遮挡像素，减少纹理和着色计算的带宽需求。

(3) 知识库依据

#

• 知识库[2][5][7] 强调：
  • TBDR通过 片上内存 存储中间数据，仅最终合并时写入系统内存，显著降低带宽。
  • HSR/LRZ技术可将Overdraw降至接近1，减少无效像素的纹理读取。

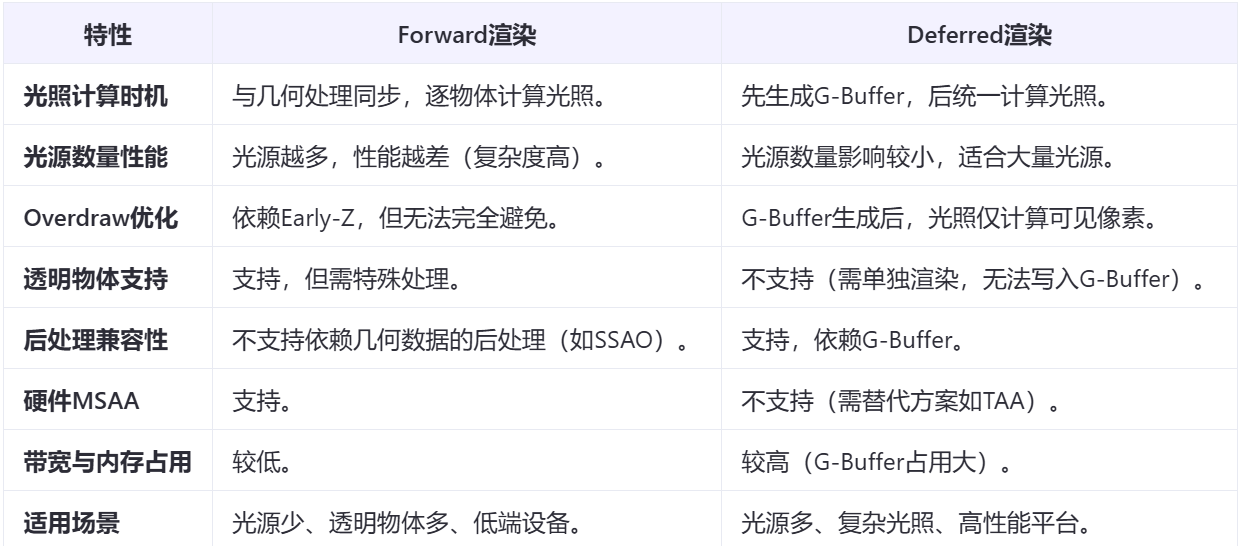

3. 带宽压力对比：延迟渲染 vs 前向渲染

#

4. 具体场景示例

#

场景：1080p屏幕，4光源

#

• 延迟渲染（Gbuffer + IMR）：
  • Gbuffer带宽：假设每像素存储4个通道（如Position、Normal、Albedo、Depth），8bit/通道：
    • 单帧带宽 = 1920×1080 × 4通道 × 8bit × 60fps ≈ 2.5GB/s。
  • 光照阶段带宽：每个光源需读取Gbuffer数据，4光源总带宽 ≈ 10GB/s。
• 前向渲染（+ TBDR）：
  • 纹理读取：仅对可见像素进行光照计算，假设Overdraw减少为1，带宽 ≈ 1920×1080 × 4光源 × 0.2（缓存命中） ≈ 0.8GB/s。
  • 系统内存写入：仅最终合并时写入Framebuffer，带宽 ≈ 0.5GB/s。

5. 总结：带宽压力差异的核心原因

#

• 延迟渲染（Gbuffer + IMR）：
  • 带宽杀手：多张RT的存储与高频读写、无片上内存优化导致带宽需求激增。
  • 移动端不友好：显存带宽有限，Gbuffer的高开销易触发带宽瓶颈。
• 前向渲染（+ TBDR）：
  • 带宽优化：利用片上内存暂存数据、HSR剔除无效像素、纹理缓存复用，显著降低系统内存访问。
  • 移动端首选：与TBDR架构协同，平衡性能与功耗，适合移动设备的典型场景（少光源、透明物体）。

类比理解

#

• 延迟渲染（Gbuffer + IMR）：像快递公司每次配送都要先建一个庞大的中央仓库（Gbuffer），再多次往返取货送货，导致交通拥堵（带宽不足）。
• 前向渲染（+ TBDR）：快递员分片区配送（分块），每个片区的货物暂存在本地仓库（片上内存），仅最终合并到中央仓库，减少重复运输。
